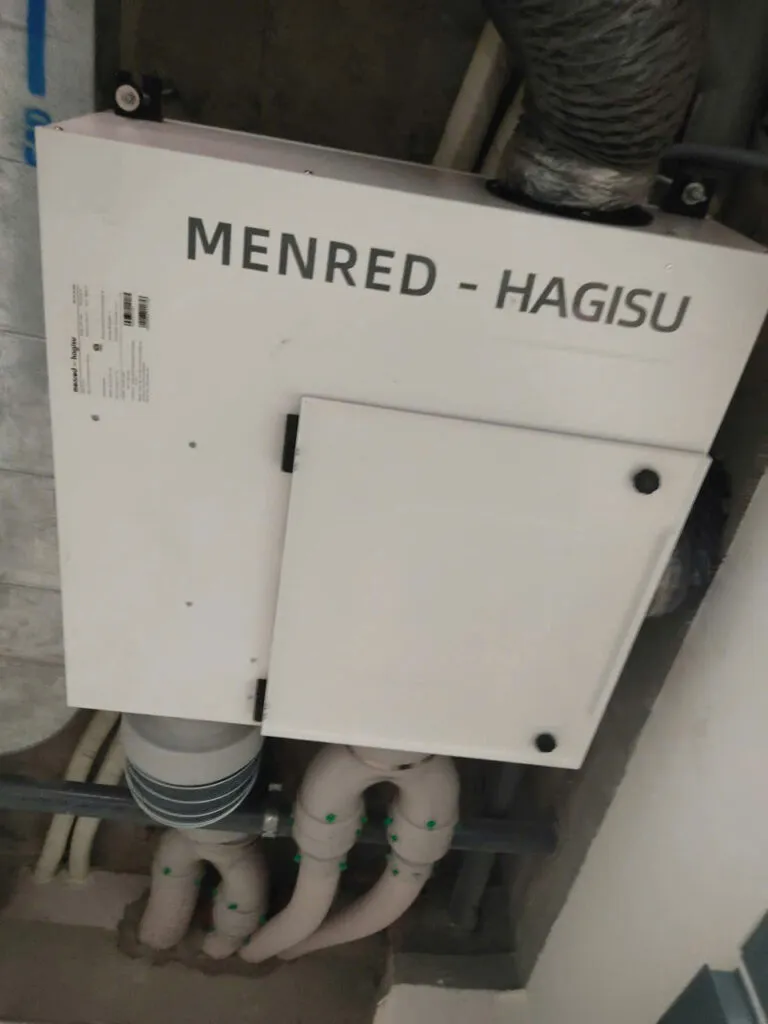

Những phụ kiện quan trọng của hệ thống lọc không khí trung tâm Menred Hagisu

Hệ thống lọc không khí trung tâm Menred Hagisu không chỉ bao gồm một thiết bị lọc hoặc một máy cấp khí tươi. Để không khí sạch được đưa đến từng phòng ổn định, vận hành êm và hạn chế thất thoát lưu lượng, hệ thống cần được kết hợp đồng bộ giữa máy chính, đường ống, hộp chia gió, cửa gió, các cấp lọc, cảm biến và phụ kiện điều chỉnh lưu lượng.

Menred Hagisu hiện cung cấp các giải pháp cấp gió tươi, thu hồi nhiệt và lọc không khí dành cho căn hộ, nhà phố, biệt thự và công trình thương mại. Tùy theo model máy và điều kiện môi trường, hệ thống có thể được trang bị nhiều cấp lọc khác nhau như lọc thô, G4/F7, than hoạt tính, HEPA H13 hoặc lọc tĩnh điện ifD.

Dưới đây là những phụ kiện quan trọng thường được sử dụng khi thiết kế và thi công hệ thống lọc không khí trung tâm Menred Hagisu.

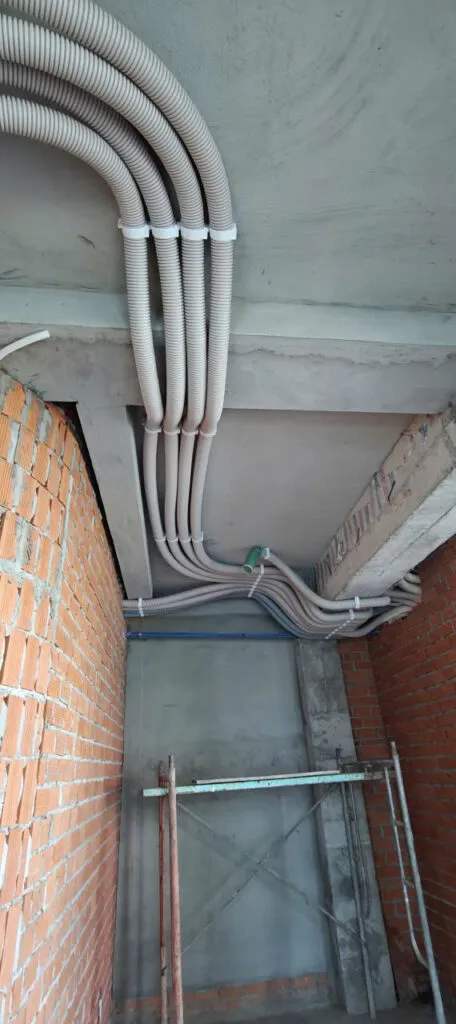

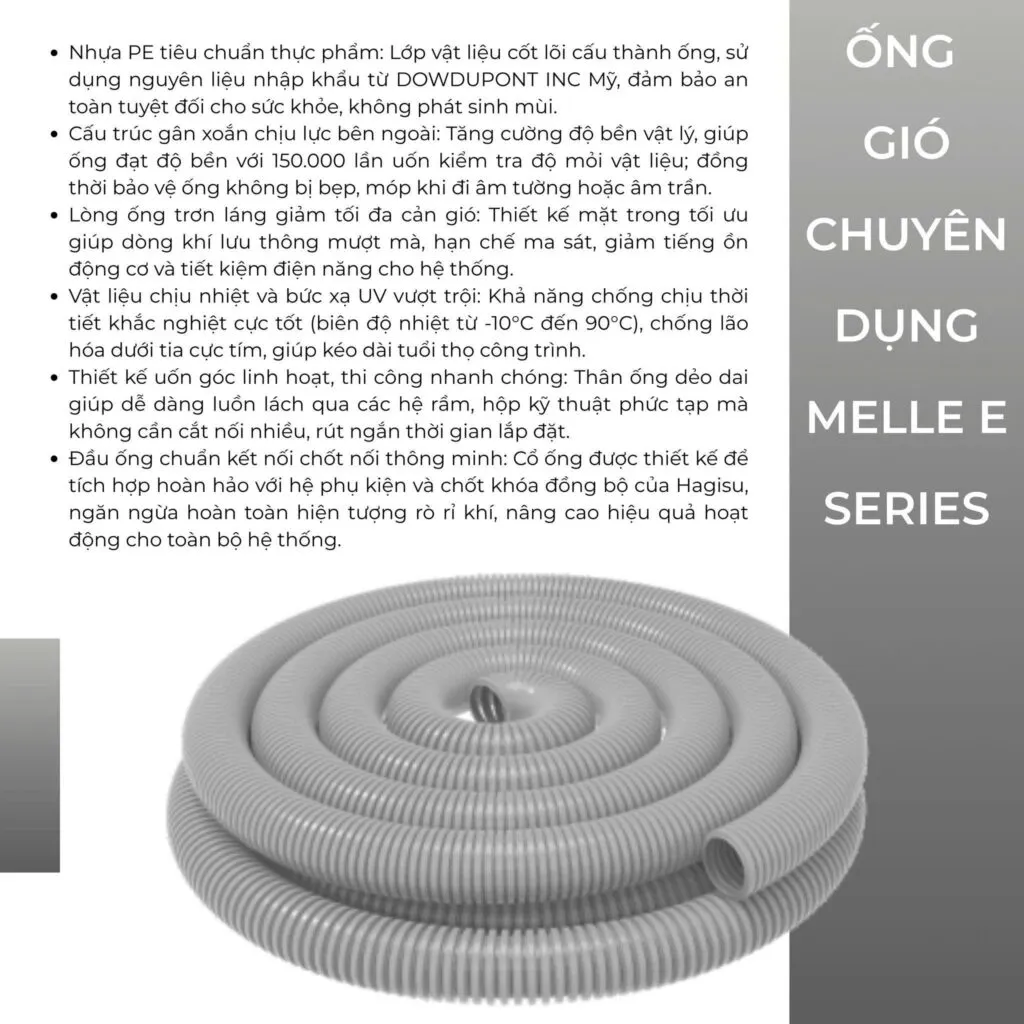

1. Hệ thống ống gió MElle Tube

Ống gió là bộ phận dẫn không khí từ máy cấp khí tươi đến các phòng và đưa không khí ô nhiễm từ bên trong ra ngoài. Menred Hagisu phát triển hệ ống gió MElle Tube cùng các phụ kiện kết nối đồng bộ nhằm tối ưu độ kín khí và khả năng phân phối không khí trong toàn bộ hệ thống.

Tùy theo phương án thiết kế, hệ thống có thể sử dụng:

• Ống gió chính nối trực tiếp với máy.
• Ống gió nhánh cấp khí sạch đến từng phòng.
• Ống hút khí thải từ phòng ngủ, phòng khách hoặc khu vực sinh hoạt.
• Ống lấy khí tươi từ bên ngoài công trình.
• Ống thải không khí ô nhiễm ra ngoài.
• Ống mềm kết nối tại các vị trí cần hạn chế rung động.

Một hệ thống ống gió được thiết kế đúng giúp giảm tổn thất áp suất, hạn chế rò rỉ khí và bảo đảm lưu lượng tại mỗi cửa gió phù hợp với diện tích sử dụng.

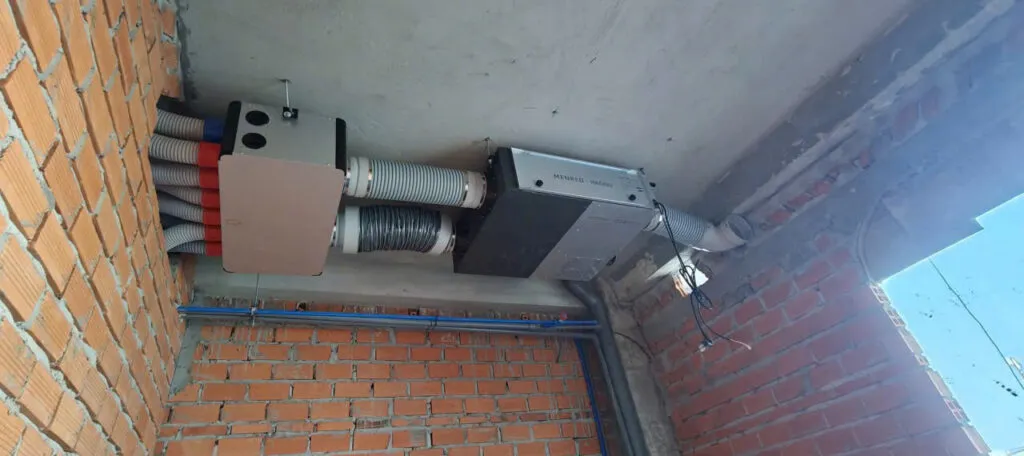

2. Hộp chia gió trung tâm

Hộp chia gió có nhiệm vụ tiếp nhận luồng không khí từ đường ống chính và phân phối đến nhiều đường ống nhánh.

Phụ kiện này đặc biệt quan trọng đối với căn hộ, nhà phố và biệt thự có nhiều phòng. Thay vì sử dụng quá nhiều co nối và tê chia thủ công, hộp chia gió giúp hệ thống gọn hơn, dễ cân chỉnh và thuận tiện khi bảo trì.

Lợi ích của hộp chia gió:

• Phân phối khí tương đối đồng đều đến các phòng.
• Giảm số lượng mối nối trên đường ống.
• Hạn chế hiện tượng một phòng quá nhiều gió, phòng khác thiếu gió.
• Giúp hệ thống dễ kiểm tra và cân chỉnh lưu lượng.
• Tối ưu không gian phía trên trần.

Kích thước hộp chia gió và số lượng đầu ra phải được tính toán theo tổng lưu lượng của máy, chiều dài đường ống và nhu cầu thông gió của từng khu vực.

3. Hộp cửa gió và hộp plenum

Hộp cửa gió, còn được gọi là hộp plenum, được lắp giữa đường ống và miệng gió. Phụ kiện này giúp ổn định áp suất trước khi không khí đi vào phòng hoặc được hút ra khỏi phòng.

Hộp plenum phù hợp giúp:

• Phân phối không khí đều trên toàn bộ bề mặt cửa gió.
• Hạn chế luồng gió thổi trực tiếp gây khó chịu.
• Giảm tiếng gió tại miệng cấp.
• Tạo điều kiện kết nối chắc chắn giữa ống gió và cửa gió.
• Hỗ trợ bố trí cửa gió phù hợp với thiết kế nội thất.

Đối với phòng ngủ, phòng làm việc hoặc các khu vực yêu cầu độ yên tĩnh cao, hộp cửa gió có thể được kết hợp thêm vật liệu tiêu âm.

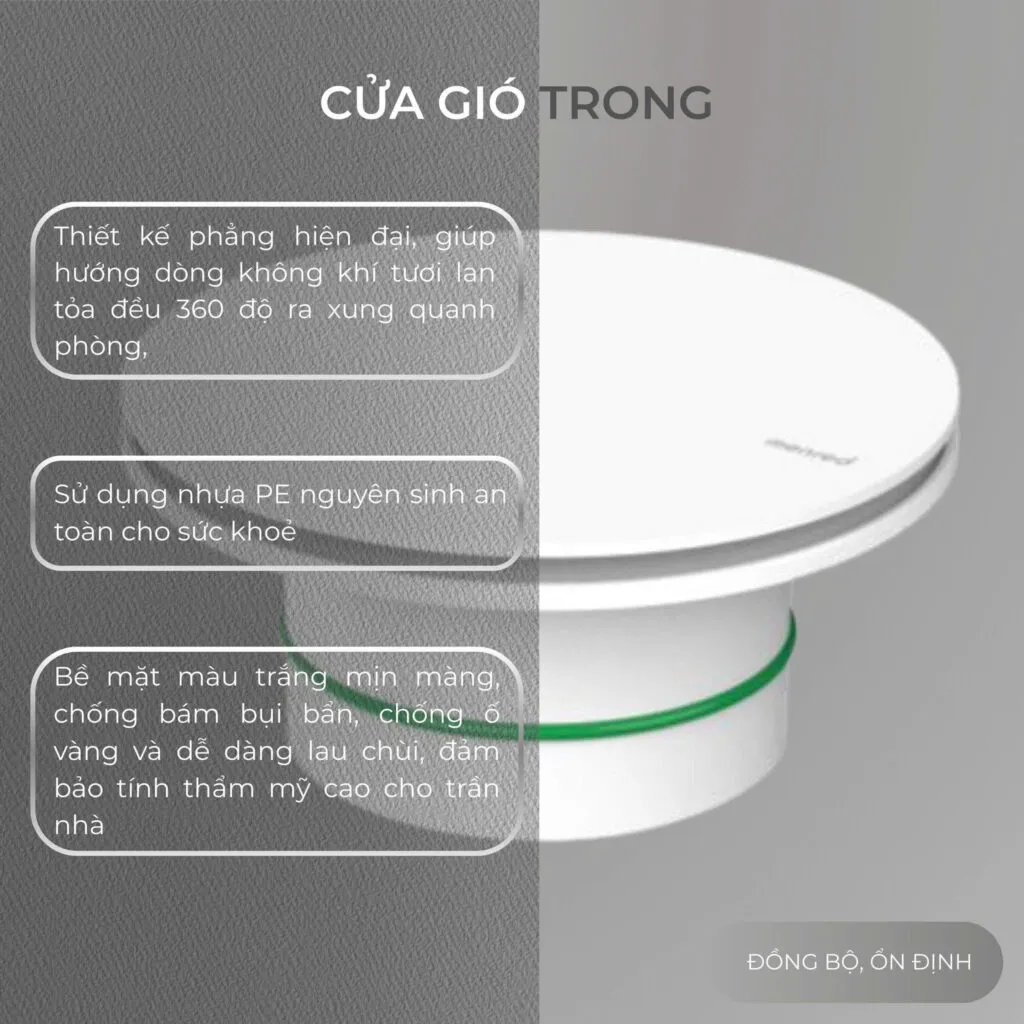

4. Cửa cấp khí tươi

Cửa cấp khí tươi là vị trí đưa không khí đã được xử lý vào không gian sử dụng. Cửa gió có thể được lắp trên trần, tường hoặc tại các vị trí được lựa chọn theo thiết kế nội thất.

Khi bố trí cửa cấp khí cần tránh:

• Thổi trực tiếp vào giường ngủ, bàn làm việc hoặc ghế sofa.
• Đặt quá gần cửa hút khí thải.
• Bị che khuất bởi tủ, rèm hoặc đồ nội thất.
• Lắp tại vị trí khó vệ sinh và bảo trì.
• Tạo luồng gió ngắn, vừa cấp vào đã bị hút ra ngoài.

Số lượng và kích thước cửa gió phải phù hợp với lưu lượng thiết kế. Cửa gió quá nhỏ có thể làm tăng vận tốc, gây tiếng ồn và tạo cảm giác gió lùa.

5. Cửa hút khí thải và cửa hồi

Cửa hút khí thải có nhiệm vụ thu gom không khí cũ, mùi sinh hoạt, hơi ẩm và các chất ô nhiễm trong nhà để đưa ra ngoài.

Vị trí hút khí thường được bố trí tại:

• Phòng khách.
• Phòng ngủ.
• Phòng thay đồ.
• Hành lang.
• Khu vực sinh hoạt chung.
• Một số khu vực có khả năng tích tụ mùi hoặc độ ẩm.

Không nên kết nối tùy tiện đường hút khí trung tâm với máy hút mùi bếp hoặc khu vực có dầu mỡ nếu chưa có phương án thiết kế riêng. Dầu mỡ và bụi bẩn có thể bám vào đường ống, bộ trao đổi nhiệt và màng lọc, làm giảm hiệu suất của hệ thống.

6. Chụp lấy gió tươi và chụp thải gió

Chụp lấy gió tươi được lắp ở vị trí ngoài trời để đưa không khí vào hệ thống. Chụp thải gió giúp đưa khí cũ từ trong nhà ra môi trường bên ngoài.

Các phụ kiện này thường cần có thiết kế hạn chế nước mưa, côn trùng và vật thể lạ xâm nhập vào đường ống. Một số vị trí còn cần bổ sung lưới chắn côn trùng hoặc tấm chắn nước.

Khi bố trí đầu lấy gió và đầu thải cần bảo đảm:

• Không lấy khí tại khu vực nhiều khói bụi hoặc mùi hôi.
• Không đặt gần miệng xả máy hút mùi.
• Có khoảng cách hợp lý giữa đầu lấy gió và đầu thải.
• Hạn chế nước mưa đi ngược vào đường ống.
• Thuận tiện cho việc vệ sinh định kỳ.

Nếu đặt đầu lấy khí và đầu thải quá gần nhau, không khí vừa thải ra có thể bị hút trở lại hệ thống.

7. Co, tê, côn thu và đầu nối ống gió

Đường ống trong công trình thường phải thay đổi hướng, chia nhánh hoặc chuyển đổi kích thước. Vì vậy, hệ thống cần sử dụng các phụ kiện như:

• Co chuyển hướng.
• Tê chia nhánh.
• Côn thu hoặc côn mở rộng.
• Khớp nối thẳng.
• Đầu chuyển đổi từ ống tròn sang hộp gió.
• Đầu nối máy với ống gió.
• Nắp bịt đầu ống.
• Vòng đệm và gioăng làm kín.

Phụ kiện có kích thước không phù hợp hoặc sử dụng quá nhiều co gấp có thể làm tăng tổn thất áp suất và tiếng ồn. Bán kính chuyển hướng, kích thước ống và số lượng phụ kiện phải được kiểm tra trong quá trình thiết kế.

8. Giá treo, kẹp ống và đệm chống rung

Giá treo và kẹp ống giúp cố định máy, hộp chia gió và toàn bộ hệ thống đường ống phía trên trần.

Các phụ kiện này phải đáp ứng khả năng chịu tải, không làm biến dạng ống và hạn chế truyền rung sang kết cấu công trình.

Đệm chống rung thường được bố trí tại chân máy hoặc các điểm liên kết quan trọng. Việc sử dụng đúng loại đệm giúp hệ thống vận hành êm hơn, đặc biệt vào ban đêm.

9. Gioăng, keo và phụ kiện làm kín

Độ kín khí ảnh hưởng trực tiếp đến hiệu quả của hệ thống lọc không khí trung tâm. Không khí rò rỉ trên đường ống sẽ làm giảm lưu lượng tại các phòng và khiến máy phải hoạt động nhiều hơn.

Các vị trí cần được làm kín gồm:

• Mối nối giữa các đoạn ống.
• Vị trí kết nối với hộp chia gió.
• Vị trí nối máy với ống gió.
• Khung lắp bộ lọc.
• Hộp cửa gió và miệng gió.
• Các đầu chuyển đổi kích thước.

Nên sử dụng gioăng, vòng đệm và vật liệu làm kín tương thích với hệ thống thay vì chỉ dùng băng keo thông thường.

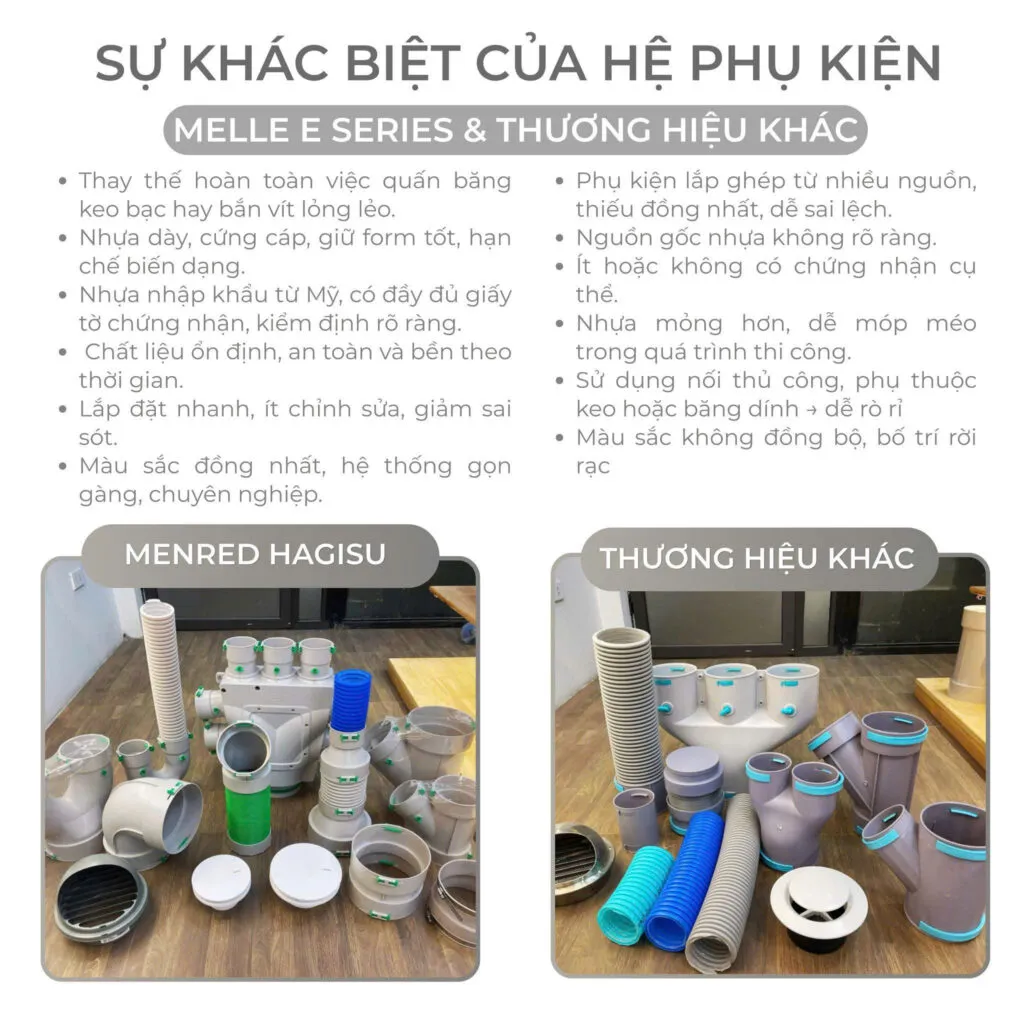

Vì sao nên sử dụng phụ kiện đồng bộ Menred Hagisu?

Một hệ thống sử dụng thiết bị tốt nhưng đường ống và phụ kiện không phù hợp vẫn có thể gặp tình trạng thiếu gió, tiếng ồn lớn hoặc lọc không hiệu quả.

Phụ kiện đồng bộ mang lại những lợi ích như:

• Kích thước kết nối phù hợp với thiết bị.
• Hạn chế rò rỉ trên đường ống.
• Giảm thời gian thi công và xử lý mối nối.
• Dễ cân bằng lưu lượng giữa các phòng.
• Hạn chế rung động và tiếng ồn.
• Thuận tiện khi vệ sinh, bảo trì và thay bộ lọc.
• Bảo đảm tính thẩm mỹ cho công trình.

Menred Hagisu định hướng hệ thống thông gió như một hệ sinh thái đồng bộ thay vì ghép nối nhiều phụ kiện từ các nguồn khác nhau.

Lưu ý khi lựa chọn phụ kiện Menred Hagisu

Phụ kiện không nên được lựa chọn chỉ dựa trên đường kính đầu nối của máy. Đơn vị thiết kế cần khảo sát diện tích, số phòng, số người sử dụng, chiều cao trần và điều kiện không khí bên ngoài.

Một số nội dung cần kiểm tra gồm:

1. Lưu lượng khí tươi cần thiết cho từng phòng.
2. Tổng chiều dài và kích thước đường ống.
3. Tổn thất áp suất qua các co, tê, bộ lọc và cửa gió.
4. Độ ồn cho phép tại phòng ngủ.
5. Vị trí lấy khí tươi và thải khí.
6. Không gian bảo trì phía trên trần.
7. Khả năng vệ sinh hoặc thay bộ lọc.
8. Khả năng thoát nước của các dòng máy có chức năng hút ẩm.
9. Khả năng kết nối cảm biến và bộ điều khiển.
10. Sự tương thích giữa phụ kiện và model máy.

Điện Lạnh Mọi Nhà – Tư vấn và thi công hệ thống Menred Hagisu

Điện Lạnh Mọi Nhà cung cấp giải pháp khảo sát, thiết kế và thi công hệ thống cấp khí tươi, thu hồi nhiệt và lọc không khí trung tâm Menred Hagisu cho:

• Căn hộ cao cấp.
• Nhà phố.
• Biệt thự.
• Văn phòng.
• Phòng ngủ kín.
• Phòng sinh hoạt gia đình.
• Công trình kết hợp điều hòa trung tâm VRV/VRF.
• Công trình sử dụng máy lạnh giấu trần nối ống gió.

Quy trình triển khai gồm khảo sát công trình, tính toán lưu lượng, lựa chọn thiết bị, thiết kế đường ống, bố trí cửa gió, thi công hoàn thiện và cân chỉnh lưu lượng sau lắp đặt.

Liên hệ Điện Lạnh Mọi Nhà: 0375 003 669

Hãy liên hệ với chúng tôi để được tư vấn cấu hình máy, hệ thống ống gió, cấp lọc và bộ phụ kiện Menred Hagisu phù hợp với diện tích cũng như nhu cầu sử dụng thực tế của công trình.
